Техническое обслуживание линии розлива лучше строить не вокруг ремонта после поломки, а вокруг раннего обнаружения изменений в работе оборудования. Повторяющиеся заторы бутылок, необходимость все чаще корректировать один и тот же узел, люфт, следы контакта на форматных деталях или нестабильная передача тары могут появиться задолго до полной остановки линии.
При этом универсального графика технического обслуживания для всех линий не существует. Основой должны оставаться документация производителя конкретной машины, ее наработка и фактическое состояние. Современные производители оборудования также постепенно переходят от жесткого календаря к обслуживанию с учетом реальной загрузки и степени износа.
Для предприятия это означает простую вещь: хороший регламент отвечает не только на вопрос «когда проводить ТО?», но и на три других — что именно контролировать, какой признак считать отклонением и что делать, если он обнаружен.
Из чего должен состоять рабочий регламент
Не все операции обслуживания выполняются с одинаковой периодичностью. Удобнее разделить контроль на несколько уровней.
| Уровень | Основная задача | Что контролировать |
|---|---|---|
| В процессе работы линии | Быстро заметить изменение поведения оборудования | шум, вибрацию, повторяющиеся заторы, нестабильную подачу или позиционирование тары |
| Плановый осмотр | Найти износ до появления серьезного сбоя | состояние механических элементов, креплений, направляющих и форматных частей; предусмотренные производителем точки смазки, фильтры, уровень масла, уплотнения |
| Контроль по состоянию | Понять, как развивается проблема | люфт, изменение геометрии, повреждение рабочих поверхностей, количество повторных регулировок и остановок |
| Плановая замена | Не допустить отказа критического элемента | изнашиваемые детали, состояние которых уже приближается к установленному производителем пределу или заметно ухудшает работу узла |
Электрическая часть, пневматика, автоматика и санитарное обслуживание также входят в общую систему эксплуатации линии, но должны проверяться согласно документации конкретного оборудования и технологическим инструкциям предприятия. В этой статье основной акцент сделан на механических и форматных узлах, поскольку именно здесь постепенно возникающий износ часто можно заметить визуально и подготовить замену заранее.

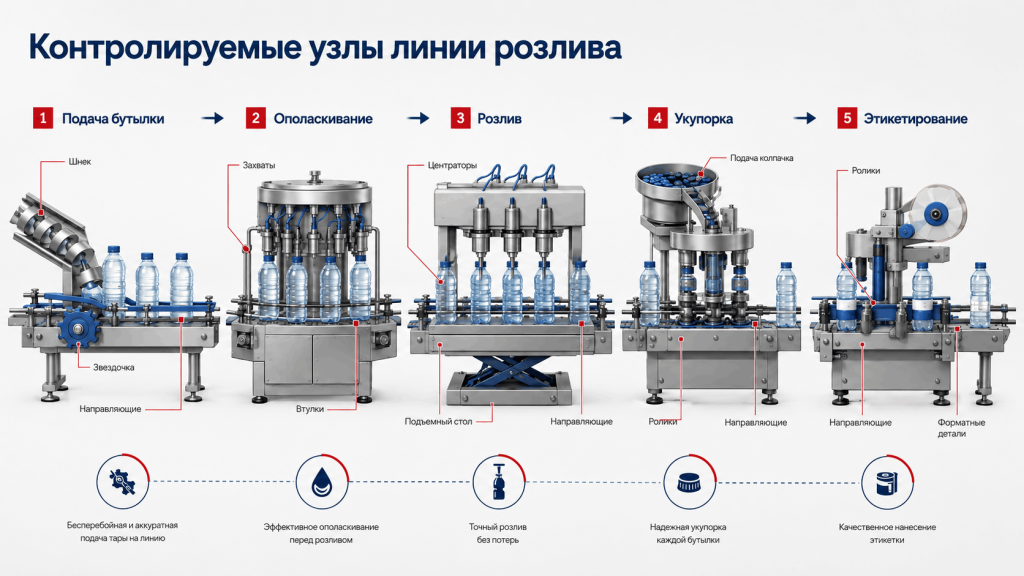

Какие участки линии требуют особого внимания
Конструкция оборудования разных производителей отличается, поэтому универсальный перечень деталей невозможен. Однако на линиях розлива есть несколько участков, где особенно важны точность перемещения и позиционирования тары.
При подаче бутылки необходимо следить за шнеками, звездочками и направляющими. Они задают положение, шаг и траекторию движения тары. Изменение рабочей поверхности или геометрии такой детали может проявляться не мгновенной поломкой, а постепенно увеличивающимся количеством заторов и регулировок.
На участке ополаскивания контролируют захваты, втулки и сопряженные подвижные элементы. В зоне розлива внимание требуется центраторам, направляющим, элементам подъемных столов и другим деталям, от которых зависит положение бутылки.
На укупорке проблемы могут возникать в системе подачи и переноса колпака, направляющих, роликах и форматных частях. После розлива состояние направляющих и элементов транспортировки влияет уже на стабильность движения тары к этикетировочному и упаковочному оборудованию.
ЛВЗ-Сервис производит такие механические комплектующие, как шнеки, звездочки, направляющие, захваты ополаскивателей, ролики, втулки, центраторы, элементы подачи колпака и другие детали упаковочных линий. Компания работает в том числе с оборудованием Krones, KHS, Fimer, Bertolaso, MBF, Kosme, Enoberg, Arol, P.E. Labellers и других производителей.
Симптом появился на линии: что проверить в первую очередь
Самая полезная информация при обслуживании — не просто список деталей, а связь между поведением линии и узлом, который стоит проверить.
| Что происходит | Где искать причину в первую очередь | Что посмотреть |
|---|---|---|
| Бутылка регулярно застревает в одном месте | участок подачи и передачи тары | шнек, звездочку, направляющие, взаимное положение деталей, следы контакта |
| Тара начинает задевать направляющую | форматные и направляющие элементы | рабочую поверхность, зазор, положение детали, люфт крепления |
| Появляются потертости или повреждения бутылки | весь участок непосредственного контакта с тарой | острые или поврежденные поверхности, перекос, изменение геометрии |
| Бутылка нестабильно позиционируется перед розливом | система центрирования и передачи | центраторы, элементы подъемного стола, направляющие, сопряженные детали |
| Колпак подается нестабильно | участок подачи и укупорки | направляющие, элементы переноса, ролики, состояние контактных поверхностей |
| После смены формата появляются заторы | установленный комплект форматных частей | правильность установки, взаимное положение деталей, соответствие новому формату |
| Один узел приходится постоянно перенастраивать | регулируемые и сопряженные механические элементы | люфт, износ контактных поверхностей и состояние соседних деталей |
Такая таблица не заменяет диагностику по документации производителя. Один и тот же симптом может иметь несколько причин, включая настройки автоматики, приводы или датчики. Ее задача — помочь определить участок, который необходимо осмотреть первым.
Когда регулировка уже не решает проблему
На производстве естественно сначала попытаться устранить небольшое отклонение настройкой. Но постоянная переналадка не должна становиться заменой ремонту.
Стоит подробнее проверить узел, если проблема возникает снова в одном и том же месте, требуемая корректировка постепенно увеличивается, появляется заметный люфт или повреждение поверхности либо соседняя деталь получает нехарактерные следы контакта.
Особенно показателен повторяющийся сценарий: после регулировки оборудование некоторое время работает нормально, затем сбой возвращается. В такой ситуации полезно проверить не только элемент, который непосредственно соприкасается с бутылкой, но и весь сопряженный механизм.
Как составить график технического обслуживания
Готовая таблица из интернета с одинаковыми интервалами «раз в неделю», «раз в месяц» или «раз в полгода» не должна заменять руководство производителя оборудования.
Правильнее сначала перенести в регламент обязательные операции и интервалы из технической документации конкретных машин, а затем дополнить их историей эксплуатации предприятия.
Если оборудование позволяет видеть количество часов работы или циклов, полезно фиксировать эту информацию вместе с датой осмотра. Такой подход помогает отличить обычный календарный интервал от реальной нагрузки на узел.
Что стоит записывать после осмотра
Для каждого проблемного узла достаточно сохранять несколько параметров: дату, машину и участок, обнаруженный симптом, состояние детали, выполненное действие и результат после него.
Еще полезнее добавить фотографию рабочей поверхности, обозначение запчасти и фактическую наработку, если она доступна. Через несколько месяцев такие записи превращаются в историю оборудования, по которой уже видно, какие элементы требуют внимания чаще остальных.
Например, запись «отрегулировали направляющую» дает мало информации. Запись «участок передачи после ополаскивателя — повторный контакт бутылки с правой направляющей — обнаружен люфт крепления — после регулировки сбой исчез» значительно полезнее при следующем повторении проблемы.
Плановая замена или аварийный ремонт
Разница между этими сценариями прежде всего во времени принятия решения.
При плановом обслуживании изношенная деталь обнаруживается заранее. Можно проверить чертеж, изготовить или заказать замену и выполнить монтаж во время согласованной остановки.
При аварийном ремонте последовательность обратная: производство уже остановлено, и только после этого начинается поиск причины, документации и подходящей детали.
Для импортного или давно эксплуатируемого оборудования второй вариант особенно рискован: необходимой позиции может не быть на складе, срок поставки может оказаться неприемлемым, а для старых машин некоторые детали уже трудно приобрести.
Поэтому систему обслуживания стоит связывать с управлением запасными частями.

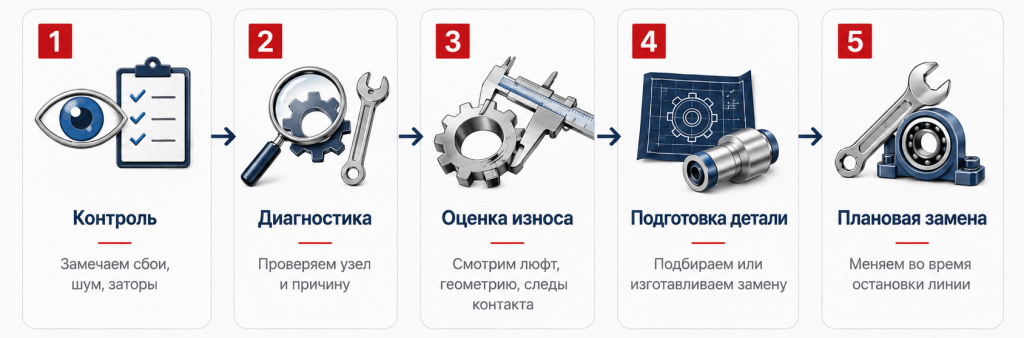

Как выстроить обслуживание линии розлива
Своевременное обслуживание снижает риск простоев и увеличивает срок службы оборудования
Какие запчасти разумно держать в резерве
Создавать склад из всех деталей линии экономически бессмысленно. Критический ЗИП лучше формировать по последствиям отказа.
получают детали, без которых линия или важный ее участок останавливается, а быстро получить замену сложно.
— компоненты, износ которых постепенно ухудшает стабильность или производительность, но оставляет время на плановый заказ.
— элементы, которые доступны быстро либо отказ которых не приводит к существенному простою.
При оценке полезно учитывать не только цену детали, но и четыре фактора: последствия отказа, ожидаемый срок получения замены, предсказуемость износа и наличие исходной информации для изготовления.
Именно поэтому относительно простая механическая деталь иногда должна иметь более высокий приоритет в ЗИП, чем дорогой узел: ее стоимость небольшая, но без нее вся производственная цепочка может остановиться.
Что делать, если оригинальную деталь долго ждать или ее больше не выпускают
Сначала необходимо определить назначение элемента и причину его износа. Простое копирование сильно изношенного образца без оценки исходной геометрии может привести к тому, что в новую деталь будет перенесено уже существующее отклонение.
Чем больше информации доступно исполнителю, тем лучше: производитель и модель оборудования, место установки, обозначение запчасти, фотографии узла, сохранившийся чертеж, образец и сведения о формате тары.
Для механических деталей отсутствие заводского чертежа не всегда является препятствием. ЛВЗ-Сервис изготавливает комплектующие для упаковочного оборудования по чертежу, образцу или техническому заданию. Производство находится в Туле, основные операции выполняются на собственном оборудовании.
Если при плановом осмотре обнаружена деталь с выраженными признаками износа, подготовить замену заранее обычно проще, чем начинать поиск после аварийной остановки.
Как понять, что система обслуживания действительно работает
Показателем хорошего ТО является не количество выполненных пунктов в журнале.
Практический результат виден в другом: повторяющиеся неисправности обнаруживаются раньше, причины остановок фиксируются, состояние критических деталей известно, а необходимая замена заказывается до того, как узел полностью выходит из строя.
Особенно полезно следить за небольшими повторяющимися сбоями. Одиночная остановка еще мало о чем говорит. Но если один и тот же участок регулярно требует вмешательства, это уже информация для технической службы.
Так обслуживание постепенно переходит от схемы «сломалось — ищем причину» к более предсказуемой модели: «заметили изменение — проверили — оценили износ — подготовили замену — установили во время плановой остановки».
Именно такой подход помогает сократить зависимость производства от аварийного поиска комплектующих и сделать обслуживание линии управляемым процессом.
Если при обслуживании выявлена изношенная деталь
Если необходимая комплектующая отсутствует в наличии, снята с производства или ее поставка занимает слишком много времени, ЛВЗ-Сервис может изготовить механическую деталь по чертежу, образцу или техническому заданию.
